工作原理

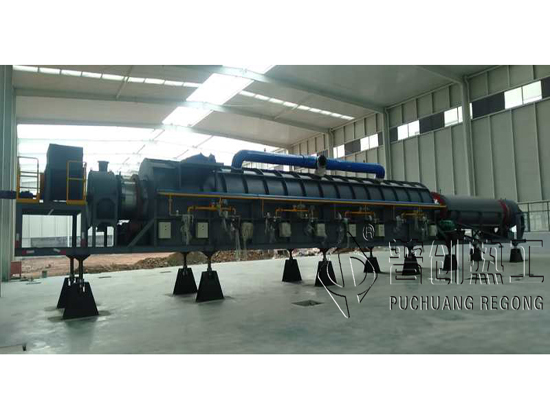

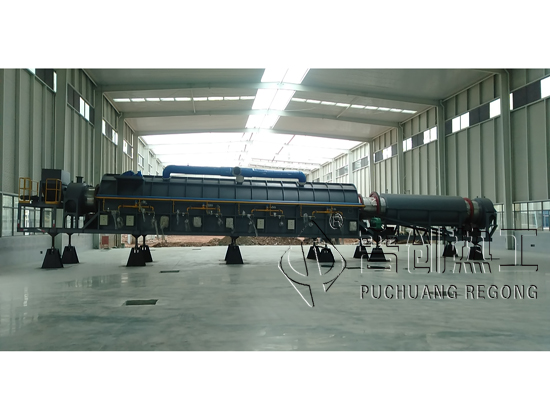

正負極材料回轉窯該系列窯爐是普創公司在氣氛保護窯爐基礎上，研發制造的節能型窯爐，爐溫控制均勻，長期運行，故障率低，壽命長，穩定可靠。惰性氣體保護，爐內氧含量≤20ppm。適用于磷酸鐵鋰、鈷酸鋰、錳酸鋰、過渡金屬氧化物等正負極材料的煅燒。

在熱處理即焙燒過程中，回轉筒體有個小傾斜度，物料在窯中不斷地從進料端移動到出料端。窯爐一般都是連續、完全自動運行的。它們可以直接運輸散裝固體，而不需要進一步的輸送設備，這使得這些窯爐更加節能。 由于回轉窯焙燒工藝對散裝固體或者粉體有著重要的機械影響，因此必須為其處理的物料專門設計回轉窯。在熱處理設備的設計和工程中，必須考慮到散體固體的表征參數即流動特性、流動性、堆密度、含水量和工藝溫度。針對不同的物料，回轉筒體沿其長度的傾斜度、回轉筒體的旋轉速度以及焊接在筒體上的附加組件都要隨之相應設計。 在陶瓷、玻璃和粘結劑工業中，回轉窯現在用于粉末、粒狀、塊狀和干或濕混合料的熱處理。主要用途有干燥、脫附、預燒、煅燒、發泡、燒結等。在此基礎上，結合不同氣氛下的典型應用，根據回轉焙燒窯的關鍵生產工藝區別,設備的加熱類型是基本區別，二種：直接加熱回轉窯(圖1)和間接加熱回轉窯(圖2)

間接加熱回轉窯在間接加熱的回轉窯中，回轉筒體從外部加熱。這可以通過燃燒器或電加熱來實現.特別是當處理后的產品容易產生強烈的粉塵，必須經過不同的溫度梯度要求，或必須在特殊的工藝條件下處理，例如惰性或保護性氣氛。作為回轉筒體的材料，根據工藝對溫度、氣氛和對物料處理的強度的要求，金屬管可使用1150°C。

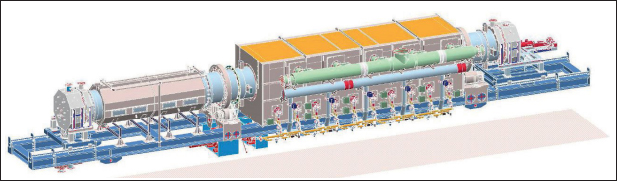

圖三是針對加熱和冷卻分開的回轉焙燒窯的3D模型

回轉圓筒是由兩個滾圈支撐在拖輪上。由齒輪或者鏈輪用鏈條驅動。產品是通過進料螺旋輸送機或振動給料機從左側進料的?；剞D(zhuǎn)筒體兩端用機械密封，使窯室氣氛與周圍空氣隔絕。密封系統安裝在剛性外殼部件(進料罩和出料罩)和回轉筒體之間，選擇最佳密封材料能減少相對運動種的摩擦力。對于回轉筒體中有惰性氣體或有氣體進行反應的，通常采用密封氣體來幫助密封。對于焙燒只是空氣，經常被使用徑向填料密封。

在旋轉轉筒內，根據處理物料的不同工藝要求和產品性能，需要焊接不同的內部抄板。這些不僅用于幫助產品的前進，而且特別是改善產品流動的傳熱和混合，例如，在窯出口處使用額外的擋板環，以提高易流動散裝固體在窯中的填充水平。加熱設備安裝在旋轉筒體的外部封閉爐膛中.加熱是通過燃燒器或者電加熱器進行的，根據工藝要求，將燃燒器劃分為幾個控制組，然后用煙道氣體加熱回轉筒體，得到特定的溫度分布。

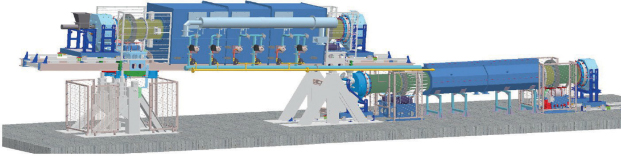

在加熱的回轉管中進行熱處理后，通常采用冷卻過程將產品冷卻至接近室溫?？梢酝ㄟ^溜槽將物料從回轉焙燒爐輸送到冷卻回轉窯如圖3。還有一種是直接有高溫焙燒爐和冷卻回轉窯一個直線如圖四

圖四

回轉窯必須通過鎖緊系統進行進料和排放，以可靠地防止空氣進入回轉筒體種，并避免過程氣體夾帶到冷卻區，有吸濕的問題。此外，重要的是密封是旋轉筒體防止泄漏。
